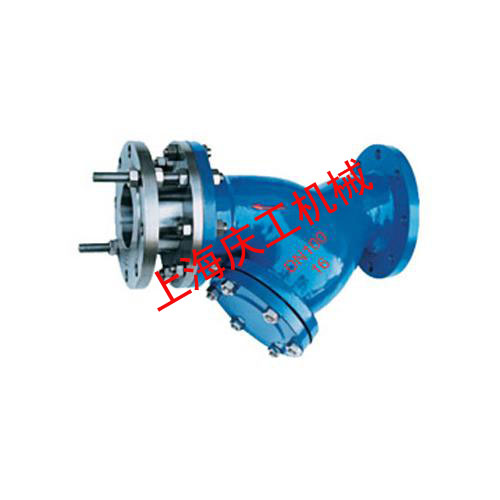

拉桿伸縮Y型過濾器

產品概述

　　上海慶工拉桿伸縮過濾器是Y型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格的濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由拉桿伸縮過濾器是Y型過濾器出口排出。當需要清洗時，只要將可拆卸的濾筒取出處理后重新裝入即可。因此使用維護極為方便。上海慶工拉桿伸縮過濾器是Y型過濾器又名除污器、過濾閥，是輸送介質管道系統不可缺少的一種裝置。

產品特點

　　上海慶工拉桿伸縮過濾器是Y型過濾器的一種延伸過濾器，伸縮型特點：拉伸長度，最大位置可移伸100mm。有利于安裝方便．提高工作效率，材質及壓力均可按客戶要求進行定做，上海慶工Y型過濾器整體不存在焊接點，使泄漏成存在點更低。螺紋Y型過濾器可選裝壓力表、壓差計、排污閥等零配件。

Y型過濾器分類

1、鑄制法蘭Y型過濾器	5、高壓鍛造Y型過濾器
2、焊制Y型過濾器	6、拉桿伸縮Y型過濾器
3、螺紋Y型過濾器	7、異徑Y(jié)型過濾器
4、Y型夾套加熱過濾器	8、塑料Y型過濾器

伸縮過濾器適用范圍

　　●泵前保護 ●過濾潤滑油、航煤等油品 ●制冷系統中的物料 ●涂裝清洗
　　●化工、石油化生產中的物料 ●濾清樹脂、丙烯酸和黏膠乳劑 ●防止噴頭堵塞

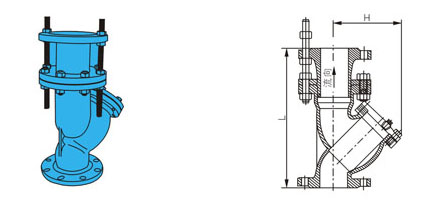

伸縮Y型過濾器結構

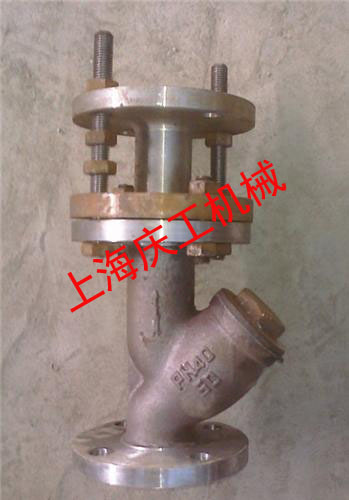

伸縮過濾器產品實物圖

伸縮過濾器主體綜合參數

殼體材質	20# 304（CF8） 304L（CF3） 316（CF8M）其他特殊材
濾芯材質	304 304L 316 316L 其他特殊材
公稱通徑/公稱壓力	DN15—1500mm PN0.6—20.0MPa
過濾精度	10目—500目或更高
連接形式	對焊連接或承插焊連接（I）法蘭連接（II）螺紋連接（III）
法蘭標準	HG GB HGJ JB ANSI JIS DIN BS NF
密封面	突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG）
工作溫度	碳鋼：-30℃—+350℃ 不銹鋼：-80℃—+480℃
外表	碳鋼：防腐油漆不銹鋼：酸洗處理或防腐油漆
設計制造檢測標準	SH/T3411-1999 HG/T21637

伸縮過濾器尺寸表

公稱通徑 DN	尺寸		H1
公稱通徑 DN	L	H	H1
50	310	195	155
65	380	245	183
80	420	295	210
100	460	344	250
125	540	415	305
150	610	485	358
200	750	602	450
250	795	710	503
300	860	815	578
350	1025	844	598
400	1150	872	618

Y型過濾器選配配件

過濾器本體濾芯	過濾器席型網	過濾器排污閥
過濾器壓力表	過濾器壓差計

Y型過濾器訂貨須知

　　訂貨時請標注如下參數：型號、口徑、材質、壓力、法蘭標準、過濾精度、數量，如客戶對產品有特殊要求，請在詢價時一并提出。
