波紋補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形,以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化,或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。 波紋補償器,習慣上也叫膨脹節,或伸縮節。由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成。主要用在各種管道中,它能夠補償管道的熱位移,機械變形和吸收各種機械振動,起到降低管道變形應力和提高管道使用壽命的作用。波紋補償器連接方式分為法蘭連接和焊接兩種。直埋管道補償器一般采用焊接方式(地溝安裝除外)

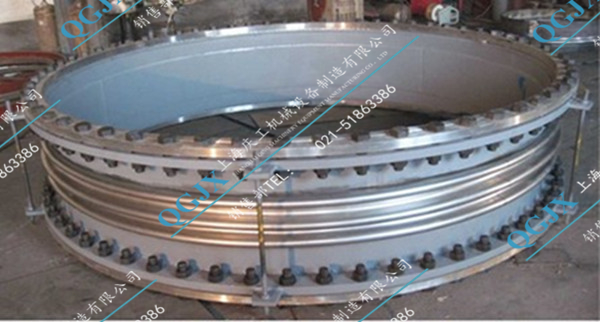

1、軸向型內壓式波紋補償器 | 5、高溫軸向型補償器 |
2、軸向型外壓式波紋補償器 | 6、矩形圓角補償器 |

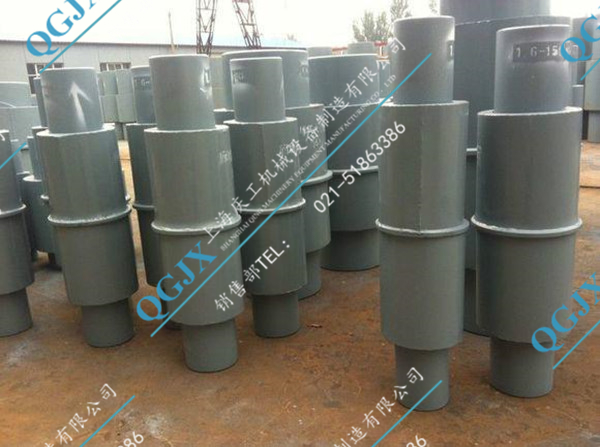

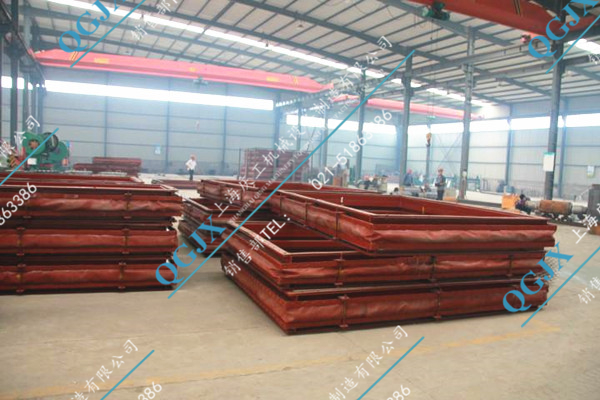

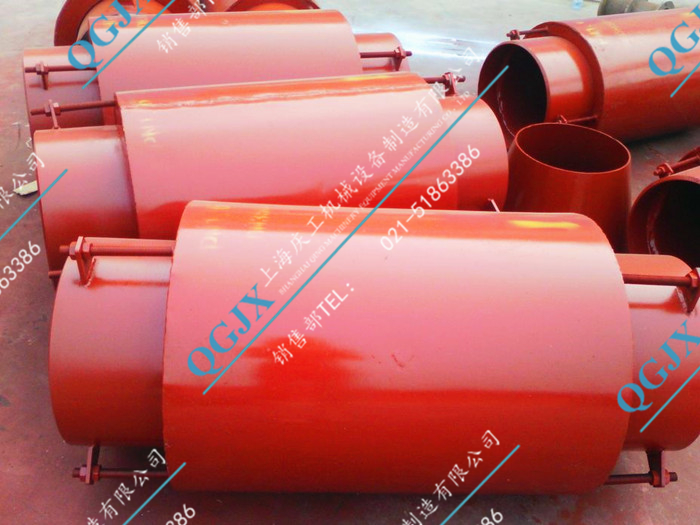

3、直埋式波紋補償器 | 7、矩形波紋補償器 |

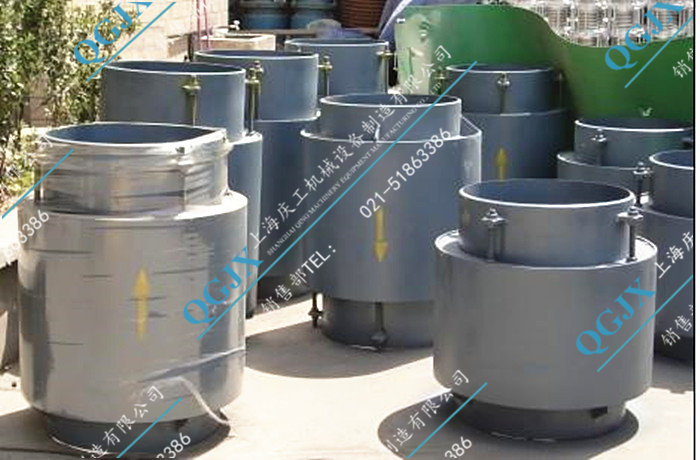

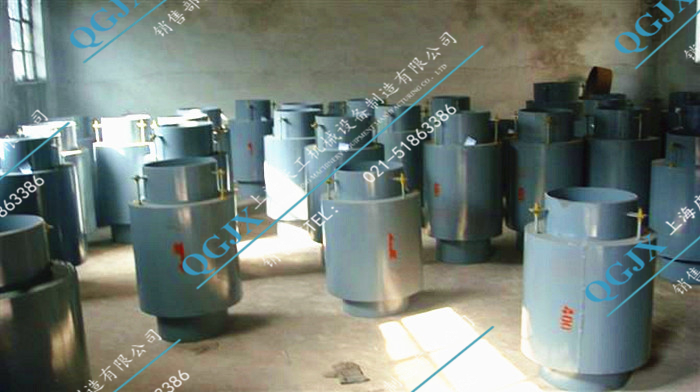

4、內外壓力平衡式波紋補償器 | 8、萬向鉸鏈波紋補償器 |
|
|
|
|
|
|
|
|
|
|
|
|
1、波紋補償器在安裝前應先檢查其型號、規格及管道配置情況,必須符合設計要求。
2、對帶內套筒的補償器應注意使內套筒子的方向與介質流動方向一致,鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。
3、需要進行“冷緊”的補償器,預變形所用的輔助構件應在管路安裝完畢后方可拆除。
4、嚴禁用波紋補償器變形的方法來調整管道的安裝超差,以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
5、安裝過程中,不允許焊渣飛濺到波殼表面,不允許波殼受到其它機械損傷。
6、管系安裝完畢后,應盡快拆除波紋補償器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件,并按設計要求將限位裝置調到規定位置,使管系在環境條件下有充分的補償能力。
7、波紋補償器所有活動元件不得被外部構件卡死或限制其活動范圍,應保證各活動部位的正常動作。
8、水壓試驗時,應對裝有波紋補償器管路端部的次固定管架進行加固,使管路不發生移動或轉動。對用于氣體介質的補償器及其連接管路,要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。
9、水壓試驗結束后,應盡快排波殼中的積水,并迅速將波殼內表面吹干。
10、與波紋補償器波紋管接觸的保溫材料應不含氯。
訂貨時請標注如下參數:型號、口徑、材質、壓力、法蘭標準、過濾精度、數量,如客戶對產品有特殊要求,請在詢價時一并提出。
